Sähkökaappien ovipaneelien valmistuslaitteet

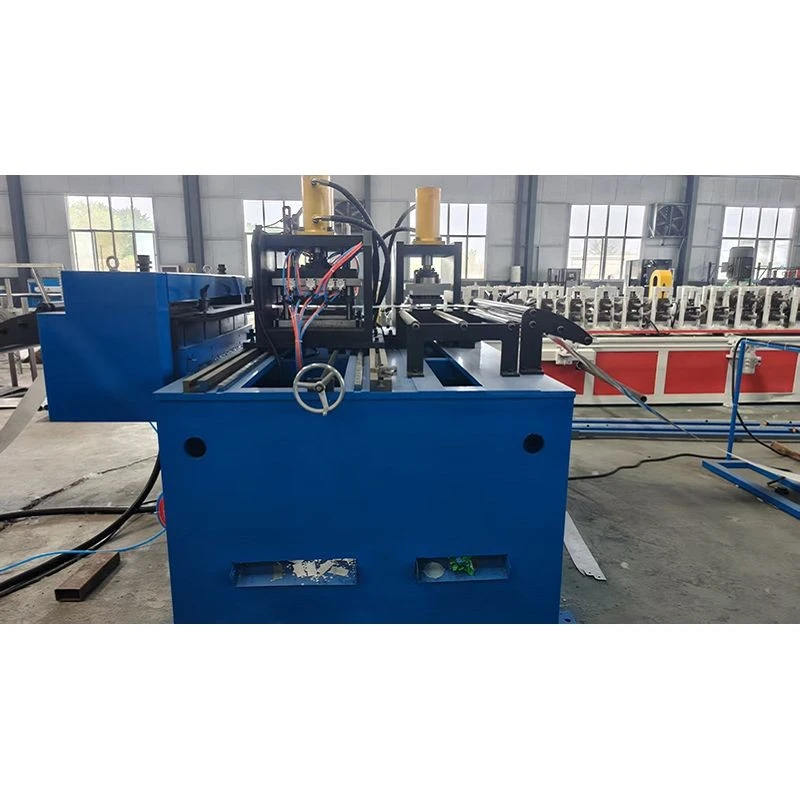

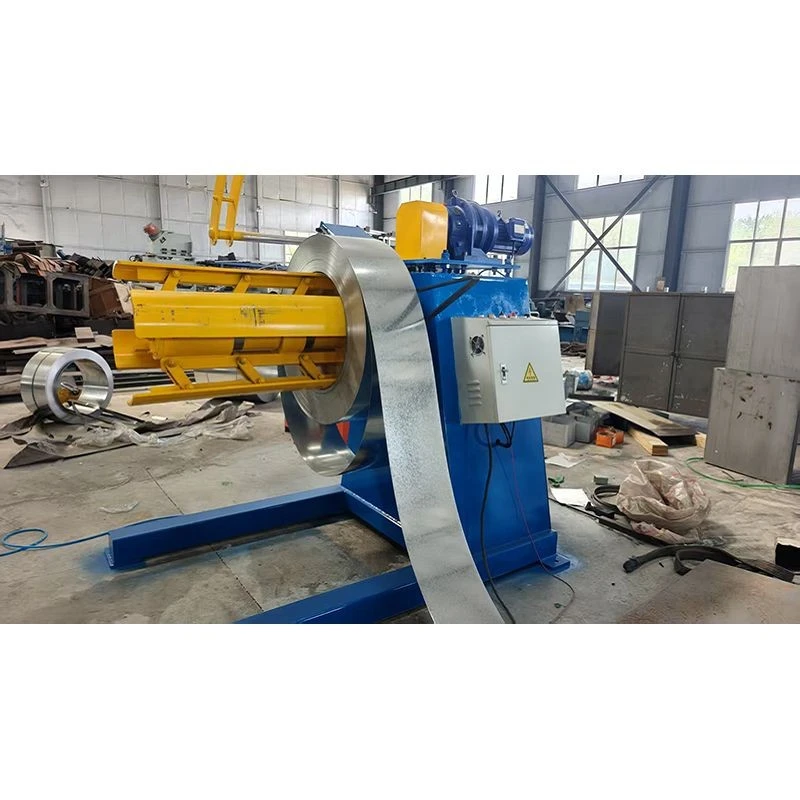

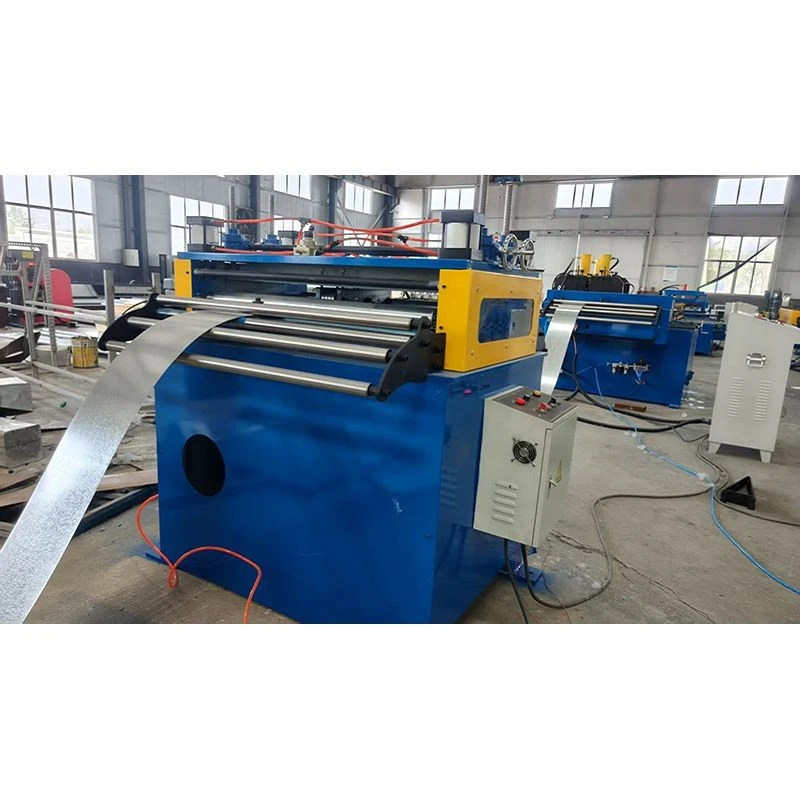

Sähkökaapin ovipaneelien valmistuslaitteet ovat ovipaneelien tuotantolinjan ydinmuovauskone, joka on erityisesti suunniteltu käsittelemään teräsnauhat valmiiksi ovipaneeleiksi useiden valssaus- ja taivutusprosessien avulla. Tässä laitteessa on syöttö, lävistys, leikkaus, kuljetus ja taivutus käyttäen Cr12-karkaistuja rullia (HRC58 astetta -62 astetta), PLC-ohjausta ja taajuusmuuttajamoottorikäyttöä. Tuotantonopeus on 0-4 kpl/minuutti, leikkaustarkkuus on pienempi tai yhtä suuri kuin ±0,5 mm (pituus enintään 3000 mm), kokonaisteho on 30 kW, ja se pystyy käsittelemään levyjä, joiden paksuus on 0,5-1,5 mm ja leveys 100-1000 mm, erilaisten sähköisten automatisoitujen ovikaappien valmistukseen.

Tarkka{0}}leikkaus automaattisella kuljetuksella:

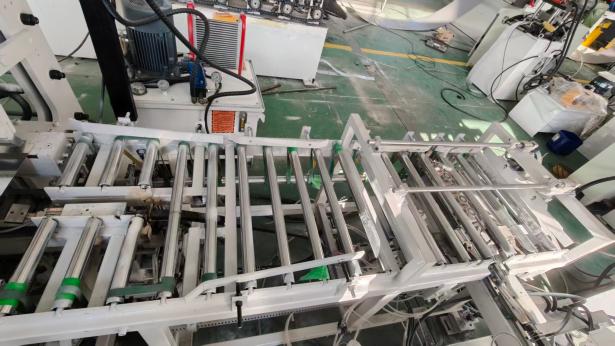

Laitteisto käyttää leikkauskonetta hydraulisen leikkauksen sijaan, mikä johtaa sileisiin, purseetta{0}}reunoihin ja mittatoleransseihin ±0,5 mm:n sisällä (pituus enintään 3 000 mm). Leikatut ovipaneeliaihiot siirretään sujuvasti taivutusasemalle automaattisen kuljetinalustan kautta, mikä eliminoi manuaalisen käsittelyn ja toissijaisen asemoinnin tarpeen, estää kolhuja ja muodonmuutoksia kuljetuksen aikana sekä varmistaa taivutus- ja leikkausreferenssien yhdenmukaisuuden.

Monikerroksinen rullamuovaus lisää ovipaneelin jäykkyyttä ja estää ohuiden paneelien muodonmuutoksia:

Suuret ovipaneelit ohuilla pinnoilla (vähintään 0,5 mm) ovat alttiita muodonmuutokselle riittämättömän jäykkyyden vuoksi. Ennen taivutusta laitteistossa käytetään useita progressiivisia rullamuovausprosesseja muodostaakseen kiinteästi pitkittäisen vahvistavan riparakenteen ovipaneelin pintaan, mikä parantaa paneelin taivutuslujuutta. Vahvistusrivat on muodostettu kiinteästi ovipaneeliin ilman ylimääräistä hitsausta, mikä säilyttää puhtaan ulkonäön ja varmistaa, että ovipaneeli ei painu kokoon tai vääntyy pitkäaikaisen-käytön aikana.

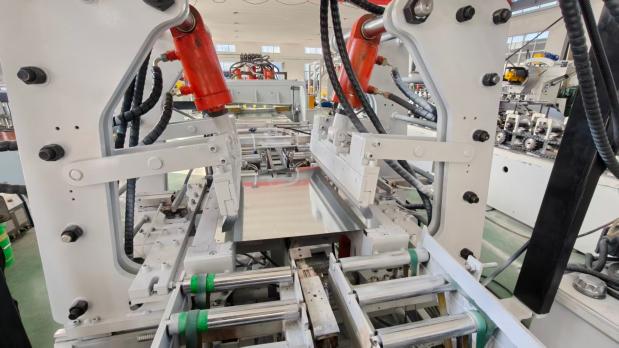

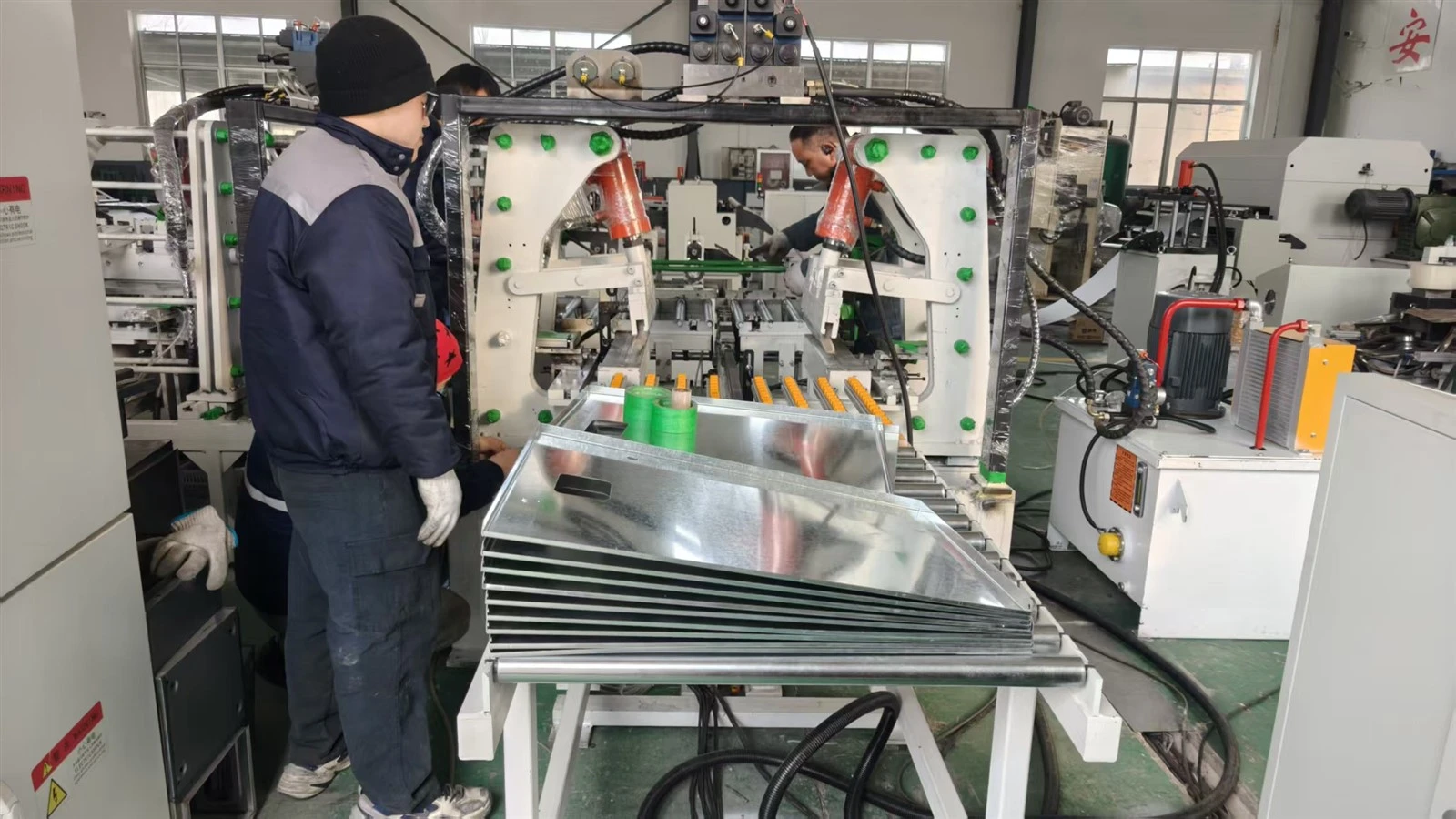

Yhtenäiset lävistys- ja taivutusviitteet varmistavat valmiiden tuotteiden hyvän vaihdettavuuden:

Kaikki prosessit suoritetaan jatkuvasti samoilla laitteilla, ja lävistys, leikkaus ja taivutus jakavat saman syöttöohjeen. Taivutuksen aikana leikattua päätypintaa käytetään asemointireferenssinä. Taivutuslinjan ja lävistysasennon välinen suhteellinen suhde on taattu servosyöttöjärjestelmällä koko prosessin ajan. Massatuotannossa kaikkien ovipaneelien sarananreikien ja lukkoreikien paikat ovat täysin yhtenevät taivutusreunan etäisyyden kanssa, jolloin valmiiden tuotteiden hyvä vaihdettavuus ja valintaa ei tarvita kokoonpanon aikana.
